Циркуляционный насос: Полный гайд 2025 по выбору, расчету, установке и эксплуатации

Циркуляционный насос является ключевым элементом современных систем отопления, отвечающим за принудительное движение теплоносителя и равномерное распределение тепла. На основе моего 12-летнего опыта в проектировании и монтаже тепловых систем, я подготовил это руководство. Здесь вы найдете информацию об устройстве, типах, правилах подбора и самостоятельной установке этого оборудования.

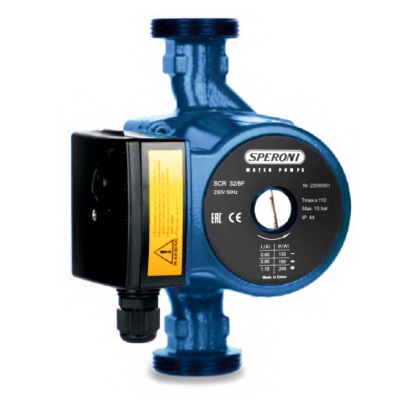

Что такое циркуляционный насос и как он работает в системе отопления?

Циркуляционный насос - это специализированный центробежный агрегат, задача которого - создавать принудительную циркуляцию жидкости в замкнутых системах, преимущественно в системах отопления. Его работа направлена на преодоление гидравлического сопротивления труб и радиаторов, что ускоряет прогрев помещений и повышает общую эффективность котла. Принцип работы насоса основан на вращении рабочего колеса (крыльчатки), которое создает центробежную силу: теплоноситель всасывается через центральное отверстие и под давлением выталкивается к периферии, обеспечивая его движение по контуру.

В отличие от гравитационных систем, где циркуляция происходит за счет разницы плотности горячей и холодной воды, насосы циркуляционные для системы отопления обеспечивают стабильный и управляемый поток. Как отмечают инженеры из компании KSB в своем обзоре насосного оборудования, это позволяет использовать трубы меньшего диаметра и снижает стоимость монтажа. На основе моего опыта, установка такого насоса в двухэтажном доме сокращает время выхода системы на рабочую температуру с нескольких часов до 20-30 минут, полностью устраняя проблему холодных дальних радиаторов.

Преимущества использования циркуляционных насосов

Ключевые плюсы насосов с принудительной циркуляцией очевидны при переходе с устаревших гравитационных систем.

• Быстрый и равномерный прогрев всех помещений за счет поддержания стабильной скорости потока теплоносителя.
• Возможность использования труб меньшего диаметра, что упрощает монтаж и снижает расходы на материалы.
• Экономия топлива (газа, дров, электричества) до 20-30% благодаря оптимизации работы котла и уменьшению времени его работы на полной мощности.
• Стабильная работа системы независимо от сложных конфигураций трубопровода, уклонов или этажности здания.
• Повышение общего комфорта в доме за счет устранения воздушных пробок и неравномерного нагрева радиаторов.

В моей практике эти преимущества подтверждаются при модернизации систем отопления в частных домах: владельцы отмечают снижение счетов за энергию, что согласуется с данными производителей, как Wilo, которые заявляют о существенной экономии.

Устройство и конструктивные особенности циркуляционного насоса

Конструкция насоса спроектирована для долговечной и тихой работы. Она включает герметичный корпус, электродвигатель, ротор и рабочее колесо (крыльчатку). Корпус чаще всего изготавливают из чугуна с катафорезным покрытием для защиты от коррозии. В насосах с мокрым ротором сам ротор погружен в перекачиваемую жидкость, которая одновременно служит смазкой для подшипников скольжения и охлаждает двигатель. Это техническое решение обеспечивает практически бесшумную работу и продлевает срок службы агрегата до 10-15 лет.

Электродвигатель приводит во вращение вал, на котором закреплена крыльчатка. Именно она создает центробежную силу для перемещения жидкости. Для безопасного подключения к электросети предусмотрена клеммная коробка. Такая простая и надежная конструкция насоса минимизирует трение и вибрации, но требует использования чистого теплоносителя для предотвращения засорения и выхода из строя.

Основные виды и типы циркуляционных насосов для различных систем

Циркуляционные агрегаты классифицируют по нескольким ключевым параметрам: типу ротора, способу управления скоростью и назначению. Понимание этих отличий позволяет точно подобрать модель под конкретную систему отопления, учитывая требуемую производительность, напор и условия эксплуатации. В моей практике для бытовых нужд чаще всего применяются компактные насосы с мокрым ротором, которые обеспечивают достаточную надежность без избыточной мощности. Исследования от Efficiency Maine показывают, что правильный выбор типа насоса и его грамотная настройка снижают энергопотребление на 50-85%.

С «мокрым» ротором vs. с «сухим» ротором

По типу управления скоростью: от простых к «умным»

• Односкоростные: работают с постоянной производительностью. Это простой и дешевый вид насоса, который подходит для небольших, стабильно работающих систем.
• Многоскоростные (обычно 3 скорости): позволяют вручную переключать производительность, адаптируя работу насоса к сезонным изменениям нагрузки.
• С электронным регулированием (частотные): автоматически подстраивают скорость вращения под текущие потребности системы, обеспечивая максимальную энергоэффективность и комфорт. Это наиболее современный и экономичный вариант.

По назначению: для отопления, ГВС и специфических задач

• Для систем отопления (стандартные): корпус таких насосов обычно выполнен из чугуна, так как он устойчив к стандартному теплоносителю на основе воды.
• Для горячего водоснабжения (ГВС): корпус изготавливается из нержавеющей стали или бронзы, чтобы соответствовать санитарным нормам для работы с питьевой водой и избежать коррозии.
• Для «теплого пола» и гелиосистем: эти модели устойчивы к работе со специфическими теплоносителями, такими как растворы гликоля, и рассчитаны на особые температурные режимы.

Особенности циркуляционного насоса UPS

Серия циркуляционного насоса UPS от Grundfos является примером универсального решения для бытовых систем. Эти насосы оснащены асинхронным двигателем с мокрым ротором, трехступенчатой ручной регулировкой скорости и имеют степень защиты IP44. Они способны работать с жидкостями температурой до +110 C и выдерживать давление в системе до 10 бар, что делает их подходящими как для отопления, так и для систем кондиционирования. Из моего опыта, эти насосы показывают высокую надежность при круглосуточной работе, потребляя при этом энергию на уровне обычной 60-ваттной лампы.

Как правильно выбрать циркуляционный насос для вашей системы отопления?

Грамотный подбор насоса для отопления - это основа эффективной работы всей системы. Выбор начинается с двух ключевых параметров: производительности и напора. Эти характеристики рассчитываются исходя из площади дома, тепловой мощности котла и гидравлического сопротивления трубопровода. Неправильно выбранный насос либо не сможет обеспечить циркуляцию, либо будет работать с избыточной мощностью, создавая шум и потребляя лишнюю электроэнергию. В одном из моих проектов для дома 150 м точный подбор насоса с производительностью 2,6 м/ч обеспечил идеальный баланс и, по отзывам клиента, снизил затраты на отопление на 20%.

Шаг 1: Расчет производительности (Q, м/ч)

Производительность насоса (объем перекачиваемой жидкости в час) показывает, сколько теплоносителя он способен пропустить через себя. Для точного расчета производительности насосов используется формула: Q = P / (1,163 T), где P - мощность котла в кВт, а T - разница температур между подающей и обратной линиями (обычно принимается 10-20 C для радиаторных систем).

Для дома площадью 150 м с котлом мощностью 15 кВт и T=20 C расчет будет таким: Q = 15 / (1,163 20) 0,64 м/ч. Однако, на практике часто используют упрощенную формулу, где производительность в м/ч приравнивается к мощности котла в кВт (Q P), что дает сильно завышенный результат. Рекомендую придерживаться точной формулы, добавляя небольшой запас 10%.

«Частая ошибка - выбор насоса с избыточной производительностью "про запас". Это ведет не только к переплате за электричество, но и к появлению шума в трубопроводах из-за высокой скорости потока», — предупреждает Ковалев Михаил, инженер-теплотехник.

Шаг 2: Расчет необходимого напора (H, м)

Напор - это давление, которое создает насос для преодоления гидравлического сопротивления всей системы отопления (труб, фитингов, радиаторов). Упрощенная формула для расчета: H = 0,6 L / 10, где L - длина самого протяженного контура в метрах. Если самый длинный контур в вашем доме 50 метров, то требуемый напор составит: H = 0,6 50 / 10 = 3 метра.

Для более точного расчета необходимо суммировать все гидравлические потери на каждом элементе системы, но для частного дома такой упрощенной методики обычно достаточно. Главное, чтобы напор выбранного насоса был не меньше расчетного значения.

Шаг 3: Анализ прочих важных характеристик

• Монтажная длина и диаметр подключения (DN): эти параметры должны соответствовать вашим трубам насоса, чтобы избежать необходимости переделывать обвязку. Стандартные значения - 130 или 180 мм по длине и DN 25 или 32 мм по диаметру.
• Материалы корпуса и рабочего колеса: для систем отопления подходит чугун. Если насос будет работать в системе ГВС, выбирайте модели с корпусом из нержавеющей стали или бронзы. Рабочее колесо из технополимера снижает шум.
• Класс энергоэффективности: маркируется от G (самый низкий) до A (самый высокий). Насосы класса А с электронным регулированием потребляют на 80-85% меньше электроэнергии.
• Максимальная температура и давление: убедитесь, что насос рассчитан на рабочие параметры вашей системы (обычно до 110 C и 10 бар).
• Степень защиты (IP): показывает уровень защиты корпуса от пыли и влаги. Для котельных стандартным является IP44.
• Как читать маркировку насоса: расшифровка на примере

Рассмотрим маркировку на примере популярной модели Grundfos UPS 25-40 180:

• UP: тип насоса - циркуляционный (от немецкого Umwlzpumpe).
• S: (если есть) обозначает, что корпус насоса выполнен из нержавеющей стали.
• 25: номинальный диаметр подключения в миллиметрах (DN 25, или 1 дюйм).
• 40: максимальный напор в дециметрах, что соответствует 4 метрам водяного столба.
• 180: монтажная длина насоса в миллиметрах.

Таким образом, по одной только маркировке можно понять основные характеристики и применимость насоса.

Установка и замена циркуляционного насоса: пошаговая инструкция

Установку или замену циркуляционного насоса можно выполнить самостоятельно при наличии базовых сантехнических навыков. Процесс включает несколько этапов: перекрытие системы, демонтаж старого оборудования, монтаж нового с соблюдением направления потока и последующую проверку на герметичность. В моей практике стандартная замена насоса занимает около часа. Главное - не торопиться и использовать качественные уплотнительные материалы. Правильная установка - залог долгой и безаварийной работы насоса в системе.

Куда ставить насос: на подачу или на обратку? Разбор мифов

Споры о том, где правильно ставить насос - на подающей или обратной линии, ведутся давно. Для современных закрытых систем с мембранным расширительным баком рекомендуется установка на обратке. Причина проста: температура теплоносителя на обратной линии ниже, чем на подаче. Работа в более щадящих температурных условиях продлевает срок службы подшипников и электронных компонентов насоса. Миф о необходимости установки на подаче пришел из старых гравитационных систем и сегодня неактуален. Для систем с твердотопливными котлами установка на обратке является обязательным требованием безопасности для предотвращения вскипания воды в теплообменнике.

Пошаговый процесс установки/замены

1. Подготовка: перекройте запорные краны, чтобы изолировать участок, где будет установлен насос. Сбросьте давление в контуре, открыв кран Маевского на одном из радиаторов.
2. Демонтаж (при замене): отключите насос от электропитания. С помощью разводного ключа ослабьте накидные гайки ("американки") и снимите старый насос. Будьте готовы к тому, что из системы вытечет небольшое количество воды.
3. Монтаж: установите фильтр грубой очистки («грязевик») перед насосом по ходу движения теплоносителя.
4. Смонтируйте новый насос, используя новые паронитовые прокладки, которые идут в комплекте. Важно соблюдать направление потока, указанное стрелкой на корпусе. Вал двигателя должен располагаться строго горизонтально.
5. Установите запорные краны с обеих сторон от насоса. Это позволит в будущем производить обслуживание без слива всей системы.
6. Подключение: выполните электрическое подключение согласно схеме в инструкции производителя.
7. Запуск: медленно откройте краны, заполните систему теплоносителем и удалите воздух из насоса через специальный винт на клеммной коробке. После этого можно запускать насос.

Эксплуатация, обслуживание и типичные неисправности

Правильная эксплуатация насоса сводится к нескольким простым правилам. Не допускайте работы насоса "на сухую" (без воды), регулярно (раз в год перед отопительным сезоном) очищайте фильтр-грязевик и проверяйте, не закис ли вал после длительного простоя. В одном из моих сервисных выездов насос, который не обслуживали 5 лет, вышел из строя из-за износа подшипников, вызванного абразивными частицами. Ежегодное обслуживание продлило бы его жизнь вдвое.

Сравнение популярных циркуляционных насосов: Grundfos, Wilo, Jemix и другие

На рынке представлены десятки брендов, но лидерами по праву считаются немецкие и датские производители. Выбор конкретной марки насоса зависит от бюджета и требований к системе.

Grundfos (Дания) - это синоним надежности. Циркуляционный насос Grundfos, например, популярной серии UPS, известен своей долговечностью и способностью работать без сбоев более 10 лет. Это мой личный выбор для объектов, где требуется максимальная безотказность.

Wilo (Германия) - главный конкурент Grundfos, делающий упор на инновации и энергоэффективность. Циркуляционный насос Wilo серии Stratos PICO с электронным управлением стал стандартом в области экономии. Как показывают исследования Efficiency Maine, такие модели снижают затраты на электроэнергию до 85% по сравнению с нерегулируемыми насосами.

Jemix (Россия) - предлагает более бюджетные решения. Циркуляционный насос Jemix хорошо адаптирован к российским условиям эксплуатации и является достойным выбором для простых бытовых систем отопления, где не требуется расширенный функционал.

Комплектующие и где купить циркуляционный насос

Для правильного монтажа и долговечной работы насоса потребуются дополнительные комплектующие.

Аксессуары и комплектующие для циркуляционных насосов

• Фильтр грубой очистки ("грязевик"): обязательный элемент для защиты крыльчатки от ржавчины и мусора.
• Накидные гайки ("американки"): идут в комплекте с большинством насосов и упрощают монтаж и демонтаж.
• Запорные шаровые краны: необходимы для возможности обслуживания насоса без слива всей системы.
• Реле "сухого хода": дополнительная защита, отключающая насос при отсутствии воды в системе.
• Термоизоляционный кожух: снижает теплопотери от корпуса насоса и защищает электронику от конденсата.

Эти насосы и аксессуары можно приобрести в специализированных сантехнических магазинах или у официальных дилеров.

Купить циркуляционный насос: наличие и где приобрести

При покупке отдавайте предпочтение официальным дилерам, чтобы получить гарантию и быть уверенным в подлинности товара. Перед покупкой проверяйте, чтобы в наличии насос был именно той модели, которая подходит по расчетам. Актуальные цены и наличие всегда можно уточнить в онлайн-каталогах крупных поставщиков.

Часто задаваемые вопросы (FAQ)

Вопрос: Нужен ли циркуляционный насос, если есть естественная циркуляция?

Да, нужен. Даже если система работает самотеком, насос значительно повысит ее эффективность, ускорит прогрев помещений и позволит сэкономить на топливе за счет более стабильной работы котла.

Вопрос: Нужен ли фильтр перед насосом?

Обязательно. Фильтр грубой очистки защищает рабочее колесо и подшипники насоса от песка, ржавчины и другого мусора, который всегда присутствует в системе отопления, продлевая срок службы оборудования.

Вопрос: Как удалить воздух из насоса после установки?

На корпусе большинства насосов есть центральный винт-заглушка. После заполнения системы водой, при включенном насосе, его нужно немного приоткрутить до появления шипения. Как только из-под винта потечет вода без пузырьков воздуха, его можно закрутить обратно.

Вопрос: Какой срок службы у циркуляционного насоса?

Средний срок службы качественного бытового циркуляционного насоса при правильной установке и эксплуатации составляет около 10 лет. Модели премиум-класса могут работать и 15 лет.

Вопрос: Можно ли установить один насос на несколько контуров?

Можно, но это не всегда эффективно. Если у вас несколько контуров (например, радиаторы, теплый пол, бойлер), правильнее установить на каждый контур свой насос или использовать насосные группы. Это позволит точно регулировать температуру в каждой зоне.

Другие типы насосов: промышленные, скважинные, дренажные и др.

Помимо циркуляционных, существует множество других видов насосного оборудования, каждый из которых решает свою задачу. Понимание их различий поможет выбрать правильное устройство для любых нужд, будь то водоснабжение дома или откачка воды из подвала.

• Скважинные насосы: предназначены для подъема чистой воды из глубоких артезианских скважин. Они имеют вытянутую цилиндрическую форму и способны создавать большой напор.
• Дренажные насосы: используются для откачки грязной воды из затопленных подвалов, котлованов и бассейнов. Они могут перекачивать воду с небольшим содержанием твердых частиц.
• Канализационные (фекальные) насосы: схожи с дренажными, но оснащены измельчителем и способны перекачивать сточные воды с крупными твердыми и волокнистыми включениями.
• Промышленных насосов существует огромное разнообразие - это мощные агрегаты для работы с химически активными жидкостями, вязкими средами или для обеспечения технологических процессов на производствах.
• Поверхностные насосы: устанавливаются на суше, а в воду опускается только водозаборный шланг. Используются для полива или водоснабжения из неглубоких колодцев и водоемов. К этой же категории можно отнести насосные станции, включающие насосы, баки и автоматику.
• Вибрационные насосы: недорогие и простые устройства для подъема воды из колодцев или бочек, работают за счет вибрации мембраны.
• Фонтанные насосы: компактные агрегаты для создания декоративных водных композиций в прудах и фонтанах.
• Центробежные насосы: самый распространенный тип, к которому относятся и циркуляционные, и многие другие виды насосов.

Список источников

• ГОСТ 22247-96 «Насосы центробежные для систем водяного отопления. Технические условия».

• ГОСТ Р 54805-2011 «Насосы циркуляционные для систем отопления или для систем горячего водоснабжения зданий с мокрым ротором. Общие требования и требования безопасности, методы испытаний».

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».

• СП 73.13330.2016 «Внутренние санитарно-технические системы зданий».
